Computer Vision 6. AutoGrad

출처가 명시되어 있지 않은 모든 이미지의 지식재산권은 재단법인 네이버 커넥트에 귀속됩니다.

Exercise. Autograd

Saliency test again

Saliency map을 구하기 위해 필요한 기본적인 디테일에 대해서 살펴볼 예정이다.

Saliency map 을 구하기 위해서는

1. Class score에서부터 gradient를 구해서 Input domain에 gradient를 구한다.
2. 이렇게 Bacpropagation 된 gradient를 accumulation 한다던지 아니면 gradient 자체를 visulization을 해서 얻을 수 있다.

그럼 이제 gradient를 구하는 법을 알아야 한다.

= Autograd를 활용해서 구할 수 있다.





Auto grad

• Automatic gradient의 약자로 fucntion들의 집합을 의미한다.
• Automatic differentiation이라고도 불리며 Deep Learning Library 들의 고유한 기능을 얘기한다.
• 기본적으로는 행렬 연산을 하는 Library이다.
• forward와 backward pass가 가능하게 만들어준다.
• 아래 그림과 같은 Computational graph라는 편리한 데이터 구조를 사용해서 구현이 가능하게 했다.
• 덕분에 딥러닝을 사용하는 유저의 난이도를 낮춰주었다.
• 아래 그림을 보면 a에서부터 L까지 연산이 되는 전 과정을 따로 저장하고 있다.
• (backpropagation을 할 때 L에서부터 타고 a로 가는 과정을 진행해야 하기 때문이다)





x에 대한 y 의 gradients를 계산하는 예제를 보자



x.grad를 하게 되면 원래는 $\frac{\partial y}{\partial x}$이므로 3이 나와야한다.

하지만 y.backward 안에 gradients가 있으므로 다르다.

x.grad를 하게되면 $gradients\cdot \frac{\partial y}{\partial x}$연산이 수행된다.

그러므로 출력이 tensor([300.000,     0.3000]) 이렇게 나오게 된 것이다.





굳이 이렇게 설계한 이유는 Chain rule을 적용시켜서 복잡한 식도 계산 해내기 위함이다.

이렇게 들어가는 값이 행렬일 경우는 gradients를 넣어줘야 하고, 행렬이 아니라면 1을 넣어줘도 무방하다.



requires_grad = True로 해준 이유는 x를 grad를 저장할수 있게 하기 위해서다.







위에 처럼 backward를 두번 하게 되면 첫번째 미분값과 두번째 미분값이 더해져서 accumulation된다.

하지만 이렇게 RuntimeError가 나오게 되는데 이 이유는 아래와 같이 백워드내의 동작 때문에 그렇다.

원래는 중간 결과들을 다 버리게 되는데 이 부분을 retain_graph = True로 설정하면 해결이 된다.





이전에 했던 미분결과와 두번째에 한 결과가 더해져서 나옴을 알 수 있다.( = Gradient accumulate )



다음으로 Autograd - Tutorial (grad_fn) 에 대해서 살펴보겠다.

아래와 같이 x를 사용해서 y,z,w를 만들었다.

이때 이 구현이 grad_fn으로 구현이 되어 있다.





다음으로는 Class activation mapping (CAM) 에 대해서 살펴보겠다.

중간에서 gradient를 얻는 방법에는 여러가지가 있겠지만, hooking 이라는 방법이 있다.



register_forward_hook:

• 어떤 function call을 했을때 오가는 message를 낚아채는 것이다.
• backward할때 오는 정보를 낙아채서 오는것이다.
• 때문에 gradient 계산을 할때마다 gradient를 받아 올 수 있다

아래 Simple model 구조를 통해 실습해보자.







hooking을 할때 어떤걸 수행해야 하는지 Signature of hook fuction - forward 를 정의 해야 한다.

프로토 타입이 있어서 이 구조에 맞게 해줘야 한다. (input , output)

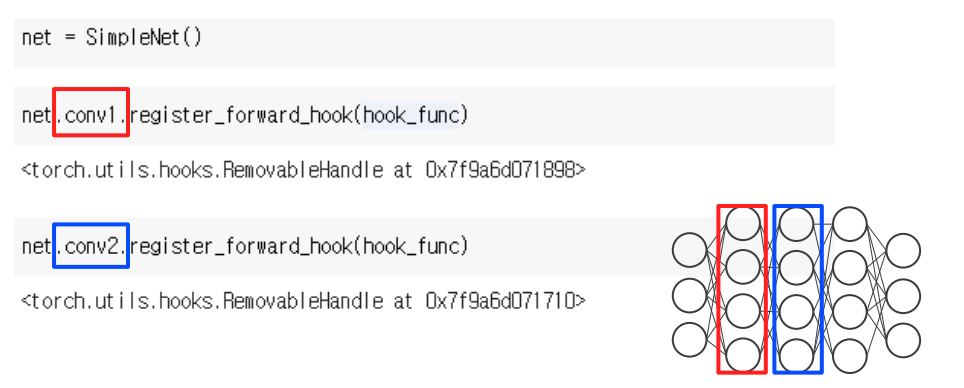

hooking을 걸고 싶은곳에 아래와 같이 register를 등록을 해준다.

등록만 하면 아직 아무일도 일어나지 않는다.

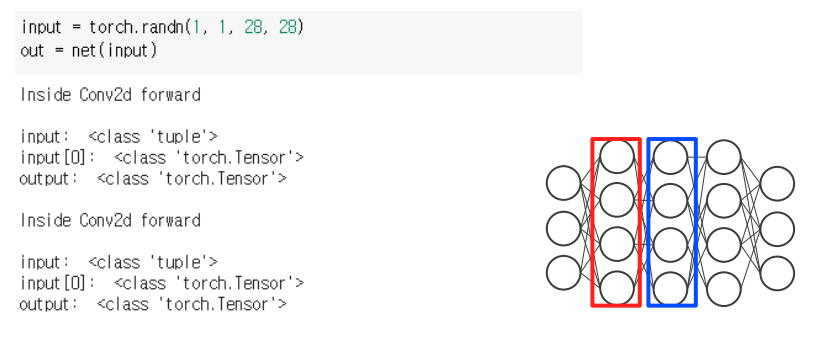

이후에 forward pass를 할때 hook function이 작동하면서 아래와 같이 자동으로 프린팅이 된다.









register_forward_pre_hook 이란것도 존재한다.

pre_hook은 forward pass 하기 바로 직전에 hook을 하라고 지정해주는 것이다.

아래와 같이 사용하면 된다.









다음으로 backward 할때 사용되는 register_backward_hook이 있다.

아래와 같이 error를 다 계산한 후에 backward를 호출하게 되면 그때 동작한다.

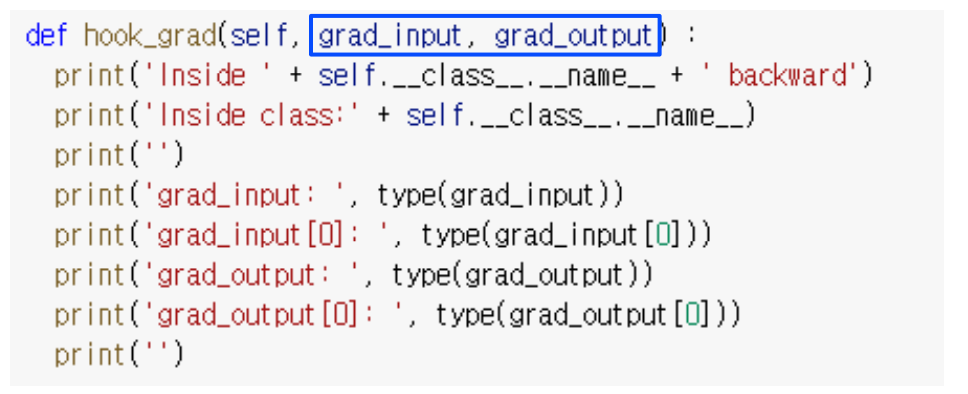

위에서 사용된 hook_grad를 자세히 한번 살펴보겠다.

앞서 본바와 같이 grad_input, grad_output을 넣어주는게 중요하다.





만약 gradient 값을 변형하고 싶다면 return 을 주어서 원하는 변형값이 return으로 나가도록 할 수 있다.









매번 이렇게 출력이 찍힌다면 곤란할 수 있을텐데 지우는 방법은 remove()를 사용해 주면 된다.

register hook을 호출할때 아래와 같이 return값을 받는다 (h)

이것을 핸들러 라고 한다.

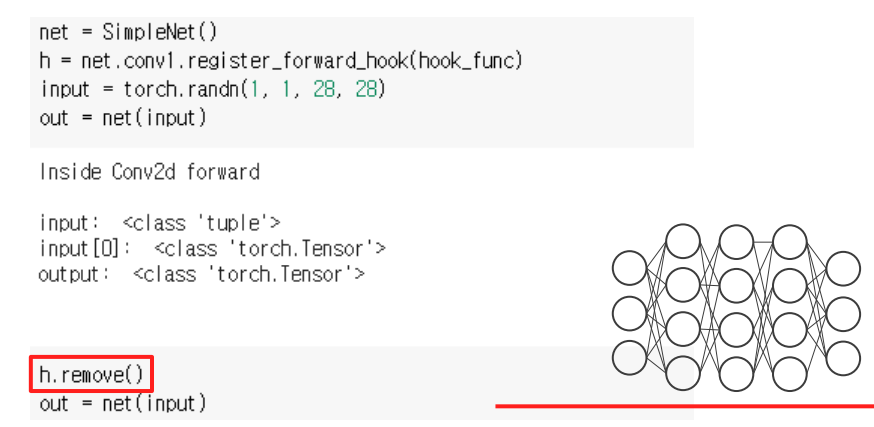

출력을 원하지 않을때는 아래와같이 h.remove()를 통해 register를 지워줄 수 있다.









다음으로는 register_hook을 사용해서 activation을 어떻게 가져오는지 살펴보겠다.

앞에서와 마찬가지로 hooking function을 정의 해야한다.

hook function의 역할은 feature가 들어왔을때 이를 저장하는것이다.

이때 변수를 전역변수로 저장해서 다른곳에서도 볼 수 있도록 하는것이다.





이후에 모델에서 모든 모듈을 하나씩 불러오면서 만약 모듈의 이름이 우리가 원하는 타겟이면

그 모듈에 register를 적용시켜줄 수 있다.





그다음 인풋이 들어오면 forward call을 하는것이다.
